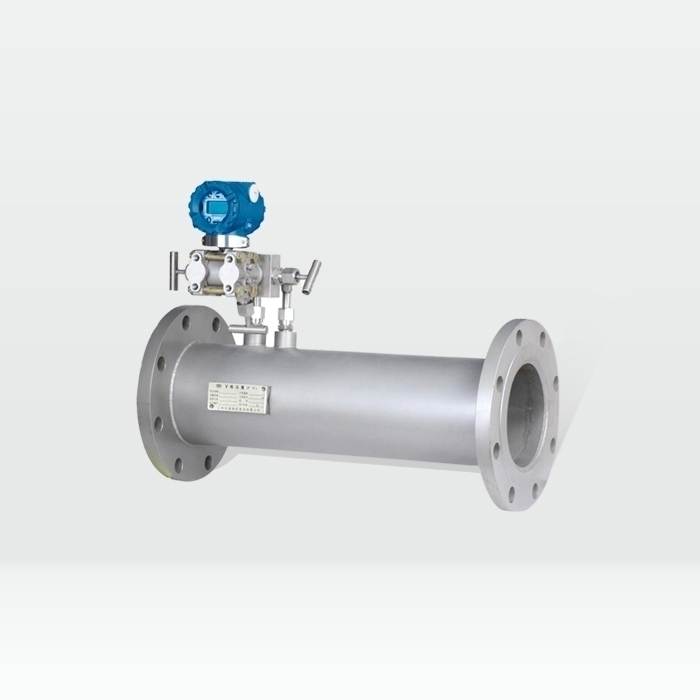

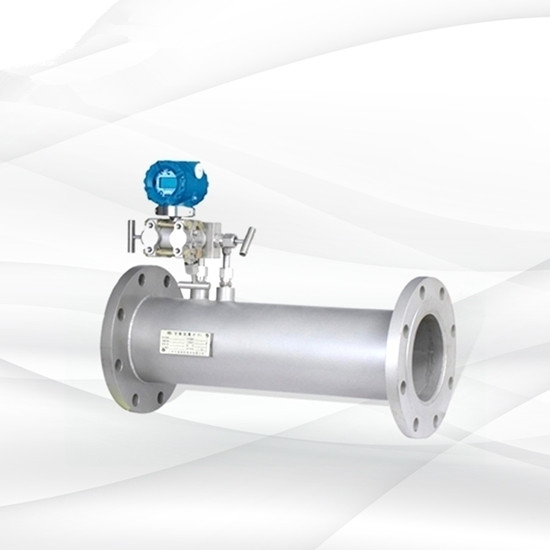

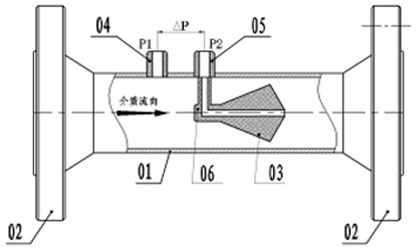

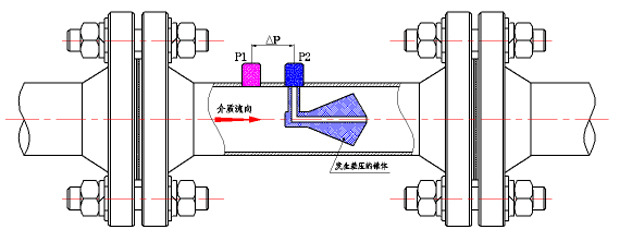

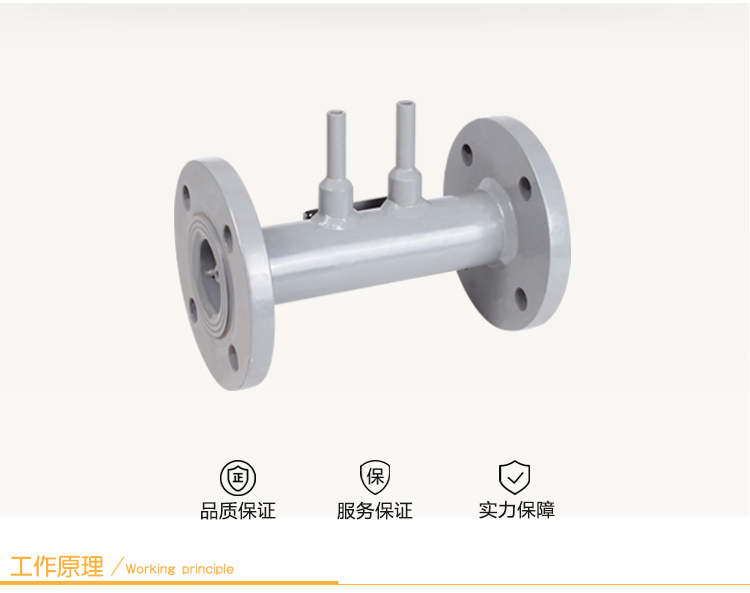

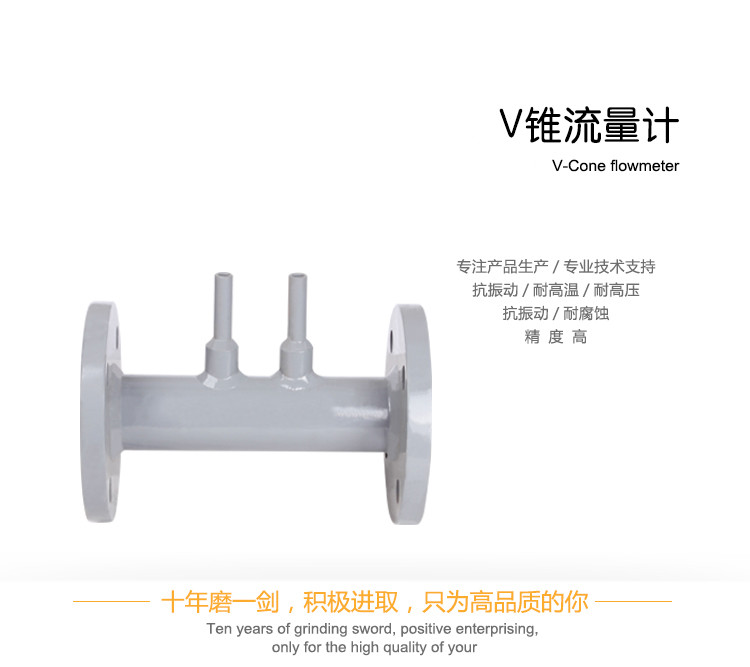

V型錐流量計和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P1，在介質通過錐體的節流區時，速度會增加，壓力會降低為P2，如圖所示，P1和P2都通過取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。
|
|
 |
 |

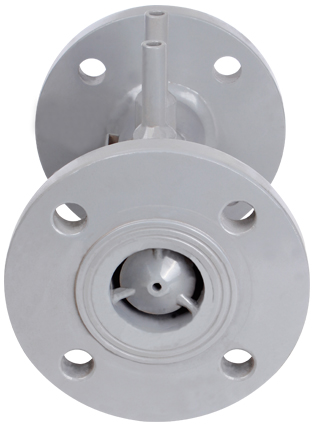

1.導管；
2.連接法蘭；
3.V錐芯體；
4.高壓取壓管；
5.低壓取壓管；
6.支撐管+低壓引出管
|
|
 |
|
●永久壓損低 永久壓損只有孔板的1/3與文丘里管相識。
●量程比較寬 較其他差壓類的量程大的多，正常情況下為10:1。
●測量精度高 V錐流量計的準確度為±0.5%。
●重復性好 V錐流量計的重復性為±0.1%。
●直管段要求低 只需要極短的直管段(前1~3D，后0~1D)。
●自整流、自清洗、自保護流量計結構設計是流體掃過型結構，沒有積垢死角。特有結構所形成的邊界層效應，使得節流件關鍵部位不磨損。
●抗振動、耐高溫、耐高壓 流量傳感器是純機械體無可動部件，因此耐高溫、耐高壓、耐腐蝕及不怕振動。
●一體化結構設計 V錐流量計把節流件、傳感器、智能電路、顯示器、通信單元組成一體，安裝時用戶只需焊接配對法蘭即可，取消了傳統差壓流量計的引壓管路簡化了安裝，減少了安裝時間和費用，方便用戶使用。
|
 |
|
 |
|
公稱通徑：DN25-DN1600（大于DN1600的口徑也可以做）
被測介質：液體、氣體（包括天然氣）、蒸汽
基本誤差：±0.5%，±1.5%，±2.5%
工作壓力：≦26.0 MPa
被測介質溫度：＜550℃

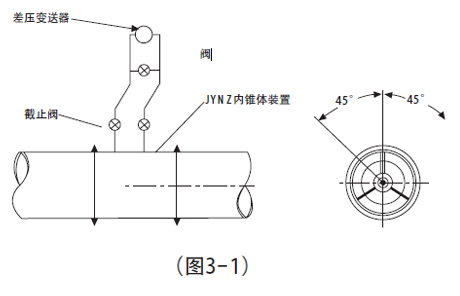

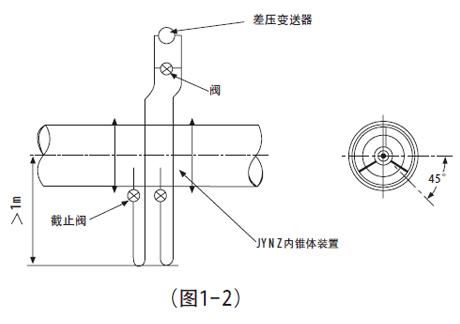

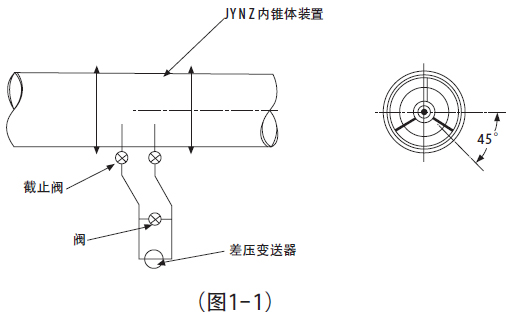

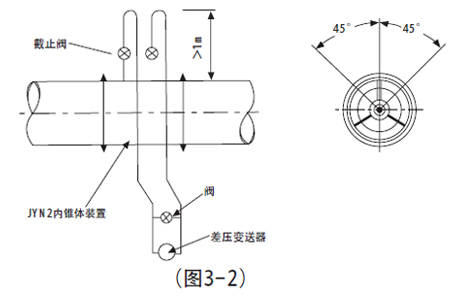

直管段要求：上游0-3D，下游0-1D
供電電源：24V DC（需配差壓變送器）
顯示：8位LCD顯示瞬時流量、累積流量（配流量積算儀）
輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號
防爆性能：本安型IbIICT5
防護性能：IP65
|
 |
|
法蘭執行標準：JB/T81-1994、JB/T82.1-1994、JB/T82.2-1994
|
|
|

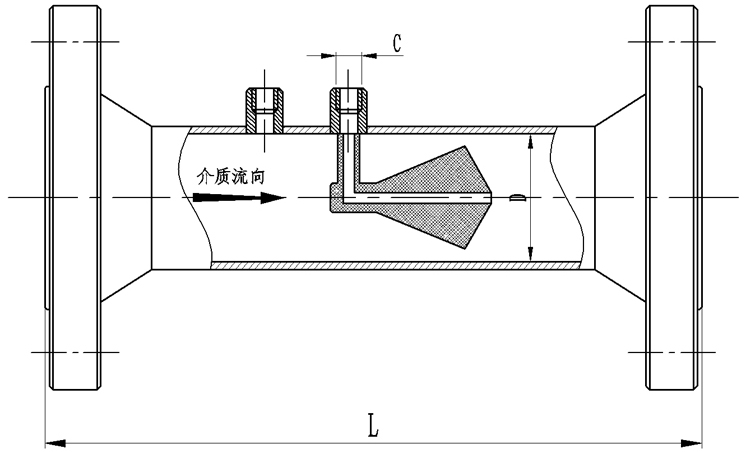

公稱通徑 |
D L (mm) |
C |
公稱通徑 |
D L (mm) |
C |
|
DN25 |
150 |
M12*1.5 |
DN350 |
900 |
M20*1.5 |
|
DN32 |
165 |
M12*1.5 |
DN400 |
1050 |
M20*1.5 |
|
DN40 |
200 |
M12*1.5 |
DN450 |
1150 |
M20*1.5 |
|
DN50 |
250 |
M20*1.5 |
DN500 |
1260 |
M20*1.5 |
|
DN65 |
275 |
M20*1.5 |
DN600 |
1380 |
M20*1.5 |
|
DN80 |
300 |
M20*1.5 |
DN700 |
1500 |
M20*1.5 |
|
DN100 |
350 |
M20*1.5 |
DN800 |
1600 |
M20*1.5 |
|
DN125 |
400 |
M20*1.5 |
DN900 |
1750 |
M20*1.5 |
|
DN150 |
450 |
M20*1.5 |
DN1000 |
1850 |
M20*1.5 |
|
DN200 |
550 |
M20*1.5 |
DN1400 |
2000 |
M20*1.5 |
|
DN250 |
650 |
M20*1.5 |
DN1600 |
2200 |
M20*1.5 |
|
DN300 |
700 |
M20*1.5 |
DN1500 |
2500 |
M20*1.5 |
|
 |
|
型號 |
說 明 |
|
HLVZ |
V錐流量計 |
|
|
代號 |
按結構分類 |
|
|
01 |
管道式 |
|
|
02 |
內嵌式 |
|
|
03 |
插入式 |
|
|
代號 |
口徑 |
|
|
25-3000 |
DN25-DN300 |
|
|
代號 |
壓力等級（MPa） |
|
|
1.6 |
1.6 |
|
|
2.5 |
2.5 |
|
|
4.0 |
4.0 |
|
|
6.3 |
6.3 |
|
|
10 |
10 |
|
|
16 |
16 |
|
|
26 |
26 |
|
|
代號 |
介質 |
|
|
1 |
液體 |
|
|
2 |
氣體 |
|
|
3 |
蒸汽 |
|
|
代號 |
補償形式 |
|
|
N |
不帶壓力、溫度補償 |
|
|
P |
帶壓力補償輸出 |
|
|
T |
帶溫度補償輸出 |
|
|
代號 |
變送器差壓量程范圍 |
|
|
0 |
微差壓量程 |
|
|
1 |
低差壓量程 |
|
|
2 |
中差壓量程 |
|
|
3 |
高差壓量程 |
|
|
代號 |
是否帶現場顯示 |
|
|
W |
節流裝置傳感器 |
|
|
X |
智能節流裝置（流量計） |
|
|
|
|
1、介質名稱
2、管道內外徑 （mm）
3、選用V錐流量傳感的形式
4、流量單位（kg/h，t/h，m3/h，Nm3/h）
5、常用流量、最小流量、最大流量、刻度流量
6、介質為氣體標準狀態時，應該說明 0℃標況或20℃標況。
7、工作壓力（MPa）：a、絕對壓力 b、表壓力
8、流體溫度（℃）：最高、最低、常用的溫度
9、流體密度（kg/m3或kg/Nm3）
10、流體粘度（mPa.s）
11、相對溫度
12、氣體成分 容積百分比（用于二種以上的混合氣體）
13、管道裝置 a、水平 b、自下而上
14、管道法蘭 a、按法蘭標準規范，代號為提供法蘭標準及型號 b、乙方提供圖紙
注意：
測量水和水蒸氣須提供（1）、（2）、（4）、（5）、（7）、（8）、（13）、（14）
測量一般氣體須提供（1）~（14）
測量一般溶液及油類須提供（1）、（2）、（4）、（5）、（7）、（8）、（9）、（10）、（13）、（14）
各項數據必須填寫工藝設計的一個具體數值，請勿填寫由大約多少的某一段范圍
|
|
|
|
|
